เครื่องตัดเจ็ทน้ำหิน

รูปถ่าย

คำอธิบาย

ชื่อชิ้นส่วนหลัก

แบรนด์/ซัพพลายเออร์

zlwj -4020 ac 5 แกนประเภท Gantry

มันใช้โครงสร้างเครื่องจักรแบบบูรณาการประเภท Kantry ทำให้มั่นใจได้ว่าการทำงานที่มั่นคงและมีประสิทธิภาพ

เส้นผ่านศูนย์กลางของหัวฉีดท่อทราย: 1.02 มม.

เส้นผ่านศูนย์กลางของหัวฉีดอัญมณี: 0. 33mm

ลำแสง

สวิตช์น้ำแรงดันสูง

ลำแสงโครงสร้างการหล่อ

สวิตช์น้ำแรงดันสูงแบบนิวเมติก

การรักษาความร้อนของเครื่องจักร

การบำบัดความร้อนแบบหลอมต่ำอุณหภูมิต่ำของคาน X และ Y

ระบบหล่อลื่น

ชนิดที่ใช้น้ำมัน

รางสกรูไกด์นำไปใช้อย่างเต็มที่ โครงสร้างสแตนเลสปิดโครงสร้างน้ำมันเพื่อลดต้นทุนการบำรุงรักษาและให้ความทนทาน

2.MAX. การตัดขนาด: x 4000 มม.* y 2000 มม.* Z 150 มม.

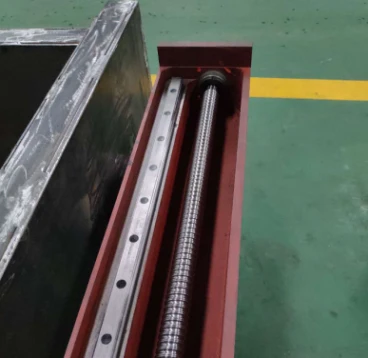

สกรูลูกบอล

TBI/ ไต้หวัน

3. ความเร็วในการเคลื่อนที่เร็วสูงสุด: 10,000 มม./นาที

4. ความแม่นยำในการวางตำแหน่งที่รวดเร็ว: +/- 0. 025 มม.

ไกด์ราง

TBI/ ไต้หวัน

5. ความแม่นยำในการตัด: +/- 0. 1 มม.

ความแม่นยำของแกน x: น้อยกว่าหรือเท่ากับ± 0. 05 มม. ต่อ 300 มม.

ความแม่นยำของแกน y: น้อยกว่าหรือเท่ากับ± 0. 05 มม. ต่อ 300 มม.

6. ความสามารถในการอ่าน: +/- 0. 01mm

เซอร์โวมอเตอร์

Weihong

6. ขนาดแพลตฟอร์ม: 5300 มม.*3000 มม.*1600 มม.

7. พลัง: 220V/380V/415V 50/60Hz

รูปถ่าย

คำอธิบาย

ชื่อชิ้นส่วนหลัก

แบรนด์/ซัพพลายเออร์

1. ความดันสูงสุด: 450MPA (65000PSI)

เครื่องยนต์

เจียงเฉิง

2. ความดันในการทำงาน: 320 ~ 380MPA

ปั๊มลูกสูบแกน

ปั๊มตัวแปร Avic Liyuan/ Plunger

อัตราการไหลสูงสุด: 3.7L/นาที

วาล์วย้อนกลับของ Electro-Hydraulic

หอพัก

4. Plunger Pump Power: 37kW

ปั๊มน้ำ

Pedrollo, อิตาลี

5. แรงดันสูงสุดของปั๊มน้ำมัน: 31.5mpa

กระบอกสูบ HP

ที่นำเข้า

ระดับเสียงรบกวน: <85dB

ตรวจสอบชุดประกอบท่อ

Hypertherm

กำลังไฟมอเตอร์: 66a

ปั๊มน้ำมัน

Parkar/ America

ขนาด: 1800mmx1300mmx1430 มม.

ชุดซีล HP

ไต้หวัน

แหล่งจ่ายไฟ: 220V/380V/415V 50/60Hz

น้ำหนัก: 1,000kgs

แมวน้ำ

ไต้หวัน

ระบบทำความเย็นพัดลม

จีน

คุณสมบัติหลัก

1. แรงดันสูงที่ต่อเนื่องและมั่นคงสามารถปรับปรุงความเร็วในการตัดได้อย่างมากในการตรวจสอบคุณภาพการตัด

2. มีอุปกรณ์ป้องกันความปลอดภัยรอบทิศทางเช่นการตรวจจับความดันสัญญาณเตือนขีด จำกัด และการป้องกันอัตโนมัติ

3. มอเตอร์พลังงานสูงให้ความร่วมมือกับปั๊มน้ำมันระบายความร้อนและปั๊มน้ำมันการกระจัดตัวแปรอัตโนมัติ

4. การออกแบบที่เป็นเอกลักษณ์ภายในท่อส่งน้ำมันทำให้กระบอกสูบมีความยืดหยุ่นในการกลับทิศทางความต้านทานน้อยลงและเสียงรบกวนต่ำ

5. ปั๊มควบคุมแรงดันอัตโนมัติขั้นสูงสามารถมั่นใจได้ว่าแรงดันของปริมาณน้ำแรงดันต่ำจะยังคงมีเสถียรภาพ

6. การใช้ตัวกรองน้ำที่แม่นยำทำให้น้ำที่ใช้สำหรับการตัดบริสุทธิ์มากขึ้นและยืดเวลาการใช้งานของส่วนประกอบของระบบแรงดันสูงอย่างมาก

3.CNC ระบบควบคุม: การออกแบบมือถือการทำงานที่สะดวก การออกแบบจอแสดงผลในตัวอุปกรณ์ป้องกันการทำความสะอาดที่สะดวก

รูปถ่าย

คำอธิบาย

ชื่อชิ้นส่วนหลัก

แบรนด์/ซัพพลายเออร์

ขนาด: 750 มม.*600 มม.*1600 มม.

PLC

มิตซูบิชิญี่ปุ่น

ระบบควบคุม CNC

ncstudio v10

น้ำหนัก: 120kgs

ซอฟต์แวร์โปรแกรม

CNC Weihong

องค์ประกอบไฟฟ้า

องค์ประกอบซีเมนส์

เครื่องไฟฟ้าอ่อน

Omron, Japan

ไดรเวอร์เซอร์โว

Weihong

คุณสมบัติหลัก

1. ซอฟต์แวร์การวาด CAD อัตโนมัติทั่วไปถูกรวมเข้ากับซอฟต์แวร์การเขียนโปรแกรมอัตโนมัติซึ่งสามารถสร้างโปรแกรม NC ของการตอบสนองระบบควบคุม CNC ได้อย่างสะดวกและรวดเร็ว

2. ซอฟต์แวร์การส่งสัญญาณการสื่อสารพิเศษและ USB เพื่อให้ตระหนักถึงการส่งสัญญาณที่รวดเร็วและแบบสองทิศทางระหว่างพีซีและซีเอ็นซี

3. ระบบควบคุมตัวเลข CNC ใหม่สามารถสร้างความเร็วในการป้อนการตัดส่วนโค้ง 0-15 m/นาที ระบบมีฟังก์ชั่นของการตรวจสอบตนเองการสนับสนุนและการวินิจฉัยและสะดวกกว่าสำหรับการบำรุงรักษา

4. ระบบควบคุมตัวเลข CNC ที่มีหน่วยความจำขนาดใหญ่และโปรแกรมการประมวลผลที่เก็บไว้มากขึ้นสามารถลดเวลาการช่วยเหลือการประมวลผลได้อย่างมาก

5. พัฒนาซอฟต์แวร์ CAD/CAM อัตโนมัติขั้นสูงระหว่างประเทศที่พัฒนาขึ้นอย่างอิสระ

6. มันสามารถเข้ากันได้กับรูปแบบซอฟต์แวร์การออกแบบกราฟิกระหว่างประเทศจำนวนมากเช่น ASC, IGS, DXF, DWG ฯลฯ

7. แหล่งจ่ายไฟอิสระไปยังส่วนประกอบสำคัญเช่นไดรเวอร์, CNC และ PLC ให้บริการแหล่งจ่ายไฟต่อต้านการแทรกแซงอิสระซึ่งสามารถหลีกเลี่ยงเหตุการณ์การปิดที่อธิบายไม่ได้และปรับปรุงความสมบูรณ์และความแม่นยำของการประมวลผลชิ้นส่วน

8. ซอฟต์แวร์ของระบบ NC ขึ้นอยู่กับระบบ Win7 ซึ่งให้การเล่นเต็มรูปแบบกับข้อได้เปรียบที่ทรงพลังของการสนทนากับเครื่องจักรในเครื่องจักรจริงและฟังก์ชั่นหลายงาน ผู้ประกอบการสามารถทำงานอื่น ๆ เช่นการวาดในเวลาเดียวกันเมื่อเครื่องทำงาน

9. ซอฟต์แวร์ระบบ CNC สามารถสร้างแพ็คเกจการติดตั้ง (งานติดตั้งซอฟต์แวร์) ตามพารามิเตอร์ปัจจุบันของเครื่องได้ตลอดเวลา ผู้ใช้สามารถติดตั้งซอฟต์แวร์ระบบ CNC ได้ตลอดเวลา โดยไม่ต้องแก้ไขพารามิเตอร์ใด ๆ เครื่องสามารถทำงานได้ตามปกติและปรับปรุงการบำรุงรักษาและความน่าเชื่อถือของระบบได้อย่างมีประสิทธิภาพ

4. ระบบจ่ายทราย

รูปถ่าย

คำอธิบาย

ความกดดันในการทำงาน: 0. 2 MPa

ขนาด: 700φ*950

คุณสมบัติหลัก

1. ระบบการให้อาหารแรงดันใช้ 0. 2 MPa อัดอากาศเพื่อผลักสารกัดกร่อนในเรือความดันเป็นระยะ ๆ ผ่านท่อไปยังถังทรายแบบวงแหวนบนเวิร์ก การไหลของทรายจะถูกกระจายโดยอัตโนมัติตามความต้องการของการตัด อัตราการไหลของก๊าซมีขนาดเล็กความเร็วของการไหลของทรายช้าอัตราการสึกหรอมีขนาดเล็กมากและอัตราความล้มเหลวใกล้เคียงกับศูนย์

2. เครื่องป้อนทรายอัตโนมัติสามารถใช้แรงดันอากาศเพื่อส่งทรายที่วางไว้ในถัง 5 เมตรไปยังมินิบัคเก็ตโดยอัตโนมัติและหยุดโดยอัตโนมัติเมื่อเต็ม หากยังไม่เพียงพอมันจะเติมเต็มโดยอัตโนมัติและทำงานได้อย่างน่าเชื่อถือและเสถียร

3. 100- เครื่องป้อนทรายอัตโนมัติลิตรซึ่งสามารถเก็บทรายได้ 150 กิโลกรัมมีเสถียรภาพและทนทาน มันมีฟังก์ชั่นการเตือนภัยอัตโนมัติโดยไม่มีทราย มันบ่งชี้ว่าการให้อาหารทรายสามารถใช้งานได้สูงสุดสองหัวเจ็ทน้ำ

รายการอุปกรณ์เสริมปัจจุบันสำหรับการจัดส่งฟรี

1.ToolBox

2. เข้าถึง

ชื่อ

ปริมาณ(ชิ้นส่วน)

zl01

กระแสน้ำ

1

อัญมณี

15

zl02

แจ็คเก็ตท่อทราย

4

zl03

สวิตช์สวิตช์ซีลเข็ม

4

zl05

แกนวาล์ว

4

แผ่นวาล์ว

4

zl08

หาดทราย

4

zl09

ที่นั่งวาล์วน้ำ

4

ZL16

แม่เหล็ก

4

zl18

hydrosphere แรงดันสูง

2

คนอื่น

องค์ประกอบตัวกรองน้ำ

4

วาล์วทางเข้าโอริง

4

บล็อกน้ำมัน o แหวน

4

ปลอก

4

แผ่นผสมปั๊มน้ำมัน

4

o แหวนสำหรับการสนับสนุนย้อนกลับ (ซ้าย)

4

o แหวนสำหรับการสนับสนุนย้อนกลับ (ขวา)

4

รายการอุปกรณ์เสริมปัจจุบันแนะนำซื้อ (เพียงพอสำหรับใช้หนึ่งปี)

ชื่อ

ปริมาณ(ชิ้นส่วน)

zl01

กระแสน้ำ

15

อัญมณี

80

zl02

แจ็คเก็ตท่อทราย

5

zl03

ส่วนประกอบการปิดผนึก

5

zl04

ห้องทราย

1

zl05

Valve Repairkits

5

zl06

ท่อสั้นแรงดันสูง

2

zl07

แบบโรตารี่ connectot

1

zl09

ที่นั่งวาล์วน้ำ

5

zl10

ตัวสวิตช์น้ำ

1

ZL11

ท่อเชื่อมต่อ

1

ZL16

แม่เหล็ก

2

ZL17

Inlet Valve Repairkit

2

zl18

hydrosphere แรงดันสูง

6

หมายเลขรายการ

ความหนา

(มม.)

การตัดผ่านความเร็วสำหรับการอ้างอิง mm/min (60# garnet)

โลหะอ่อน

สตีลไร้เดียงสา

เหล็ก

หินอ่อน

เซรามิก

(ปกติ)

อลูมิเนียม

ไทเทเนียม

กระจก

1

1.5

1000

980

4000

2

2

850

850

2700

3

3

700

650

1700

4

5

550

560

1500

950

2000

5

8

320

300

900

530

1380

6

10

300

280

1820

2500

750

422

900

7

12

240

220

1550

650

338

800

8

15

190

150

1220

530

260

700

9

18

150

120

1100

440

210

670

10

20

130

100

950

390

180

600

11

25

105

80

700

300

145

12

30

85

65

550

240

120

13

35

70

55

450

200

98

14

40

60

45

400

170

85

15

50

45

36

300

142

64

16

60

32

23

250

110

53

17

80

20

18

180

80

39

18

100

15

12

130

60

28
